Kamineinsatz Schmid Ekko U Serie Heizeinsatz
Schmid® Kamineinsätze sind nach DIN EN 13229
geprüft. Es sind hochwertige Made in Germany Produkte. Alle
Kamineinsätze erfüllen die aktuelle BimSchV..
Die Konstruktion des Kamineinsatzes ist Stahl
geschweißt, die Abgaskuppel aus solidem hochwertigem Guß wodurch der
Abgasanschluß in fast jede beliebige Richtung eingestellt werden. Die
Isolation des Brennraumes ist aus Vermiculite oder Schamotte. Beide
Materialien sind gleichwertig jedoch gegen mechanische Einwirkung (z.B.
wie Brennstoff in Feuerstätte schmeißen) zu schützen da diese dann
schnell Risse bekommen!
Bei allen Kamineinsätzen ist ein externer
Verbrennungsluftstutzen (Außenluftanschluß) möglich.
Die Abgasstutzen sind
je nach Einsatz Ø 180mm oder 200 mm. Nachheizkasten Eingang Ø 180mm
Ausgang Ø160mm. Alle Kamineinsätze BA 1 (Tür selbstschließend), wenn die
Tür nicht selbstschließend sein soll kann es bei Bestellung angeben
werden.
Als Option ist eine Außenbefeuerung möglich,
in diesem Fall können Sie z.B. von einem Flur oder Nachbarraum heizen.
Diese zusätzliche Feuerungstür kann seitlich oder hinten gewählt werden.
Es gehört dann ein 40x40cm großer und 17,5-30cm einstellbarer, tiefer
Mauerhals dazu.
Die Kamineinsätze dieser Ausstellungsseite
sind gemäß der DIN 18895 A1 Kamineinsätze der Bauart 1 (BA 1). BA 1
besagt selbstschließende Tür. Eine Mehrfachbelegung des Schornsteines
ist unter bestimmten Voraussetzungen möglich. Diese Voraussetzungen muß
Ihr Schornsteinfegermeister speziell vor Ort an Ihrem Schornstein
prüfen. Eine Mehrfachbelegung ist unter anderem auch vor der
Schornsteinabmessung abhängig.
Sie sollten den
Schornsteinfeger bereits bei Ihre Planung mit einbeziehen. Er weist Sie
unter Umständen auch auf regionale Besonderheiten hin, sollte eine
Feuerstätte vor einem Kauf genehmigen und muß diese vor Inbetriebnahme
abnehmen!
Griffe oder andere Kleinigkeiten können durch
den technischen Vorschritt anders aussehen oder angeordnet sein als auf
den Bildern zu sehen ist.
die
Bedienungsanleitung finden Sie auf der Internetseite des Herstellers
unter www.schmid.st, im Menü "Service" den Punkt "Bedienungsanleitungen"
auswählen
die technischen Daten mit Zeichnungen finden
Sie auf der Internetseite des Herstellers unter www.schmid.st,
"Kamineinsätze" auswählen, dann die "Baureihe", dann bei dem gewünschten
Einsatz die PDF anklicken
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
zu den Kamineinsätzen der Baureihe Lina Pano und Ronda
das Zubehör ist am Ende dieser Seite
beschrieben
zum Zubehör
Wenn Sie eine Angebot möchten, brauchen
Sie nur bei dem für Sie interessantem Modell
einen Haken in das Markierungskästchen setzen. Fast am Ende der
Seite (über den Bildern Zubehör/Ausstattung) im Formular Ihren Namen,
die Postleitzahl, den Ort und E-Mail-Adresse eintragen. Sie bekommen
danach von mir,
,
Frank Kroener, ausschließlich nur per E-Mail, ein Angebot zugesendet.
(eine Straße und Hausnummer benötige ich für ein Angebot nicht)
Das E-Mail-Angebot ist immer mit
Türrahmen anthrazit 0!
optionaler Türrahmen Front Deco
(Zierleiste) in 1,2,3,4
oder
galvanisiert Gold/Chrom 5,6,7,8
oder
(Rahmen Deco und Gold/Chrom
in 1,5 Chrom Glanz, 2,6 Chrom Matt; 3,7 Gold Glanz und 4,8 Gold Matt)

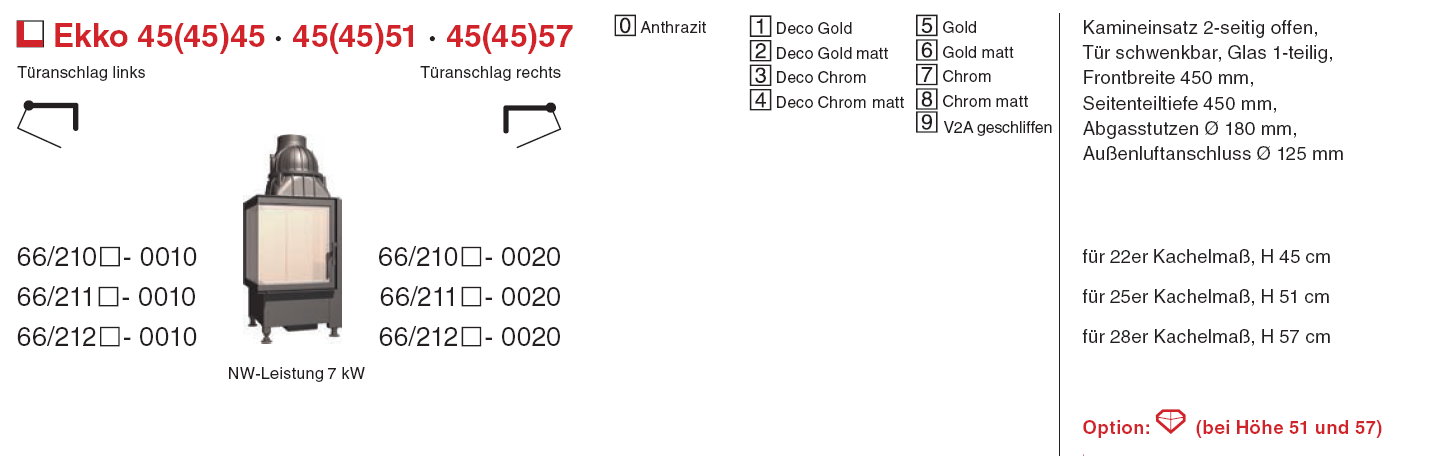

Kamineinsatz Schmid Ekko 4545 / 4551 / 4557
Vorderfront eckig, Klapptür
Seitenfenstertiefe 45 cm
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
externer
Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
4545 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko 4551 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko 4557 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

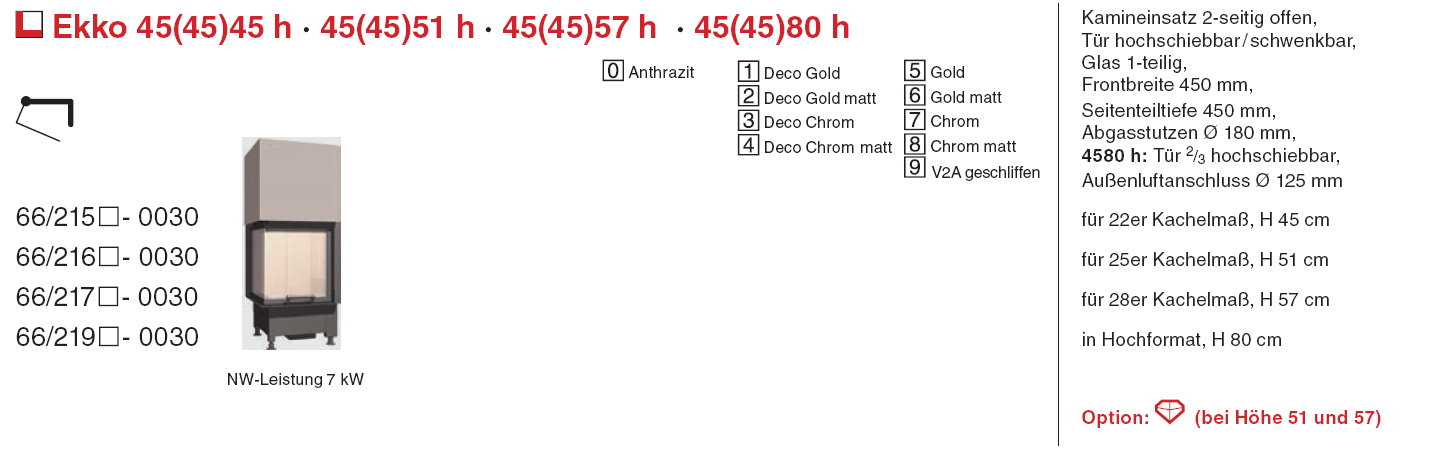

Kamineinsatz Schmid Ekko 4545h / 4551h /
4557h / 4580h
Vorderfront eckig, Tür hochschiebbar
Seitenfenstertiefe 45 cm
(
Türhöhe 45/51/57/80 cm)
(4580h Tür 2/3 hochschiebbar)
Nennwärmeleistung 7 kw
Türrahmenbreite 45 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
4545h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko 4551h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko 4557h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko 4580h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

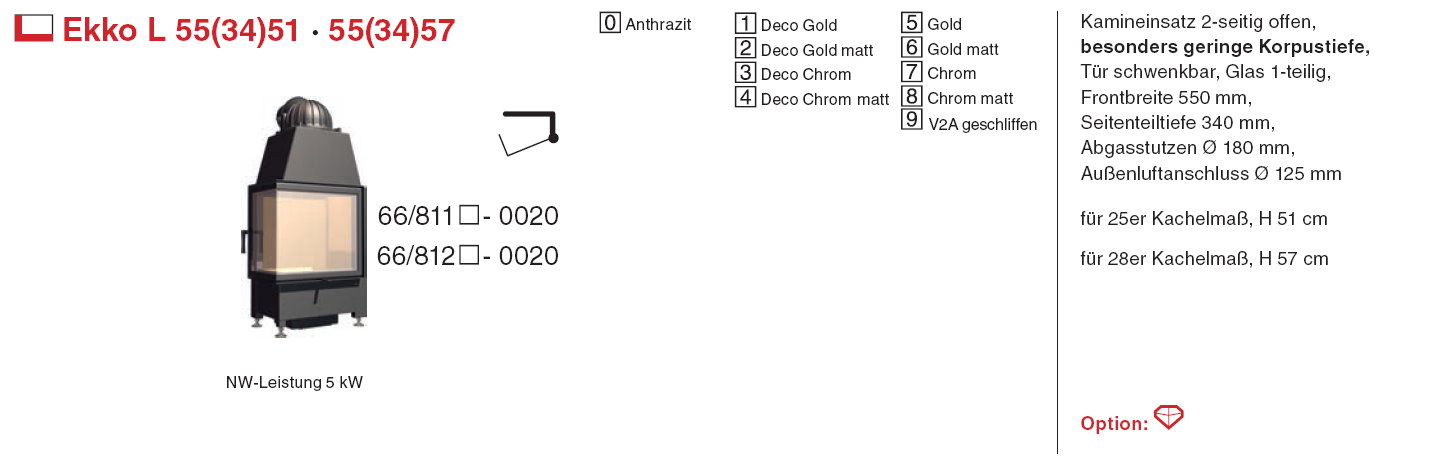

Kamineinsatz Schmid Ekko L 5551 / 5557

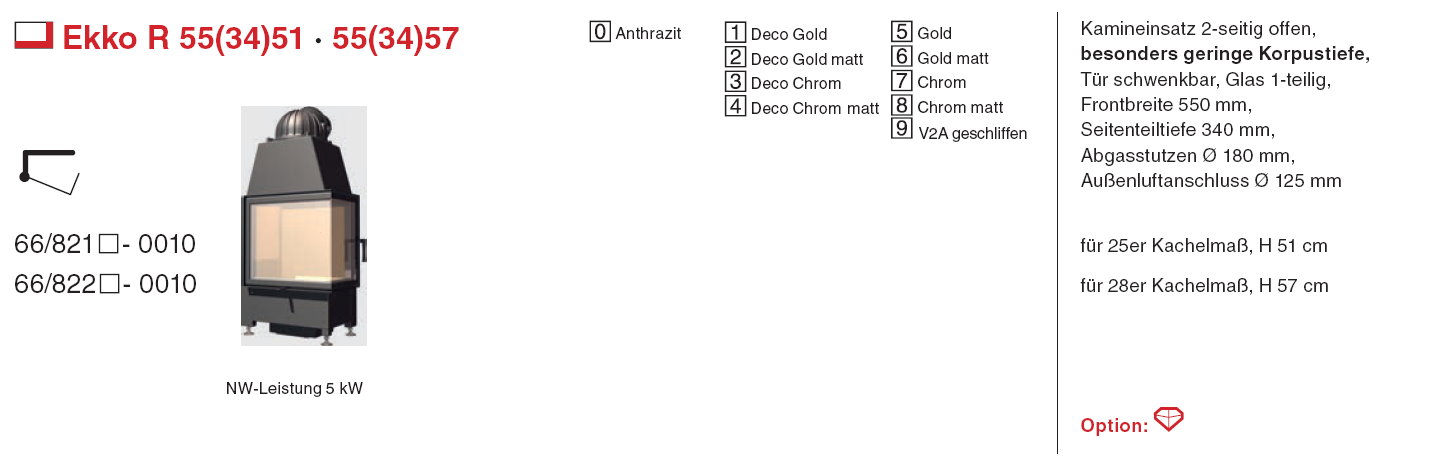

Kamineinsatz Schmid Ekko R 5551 / 5557
Vorderfront eckig, Tür klappbar
Seitenfenster links oder rechts
L= Seitenfenster links, R = Seitenfenster
rechtsL=
Türanschlag rechts = Türgriff links
R= Türanschlag links = Türgriff rechts
Glas 1-teilig (
Türhöhe
51/57 cm)
Nennwärmeleistung 5 kw
Türrahmenbreite 55 cm
Tiefe Seitenteil 34 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko L
5551 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L 5557 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko R 5551 Türfront anthrazit
bitte ein Angebot zum Kamineinsatz Ekko R
5557 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

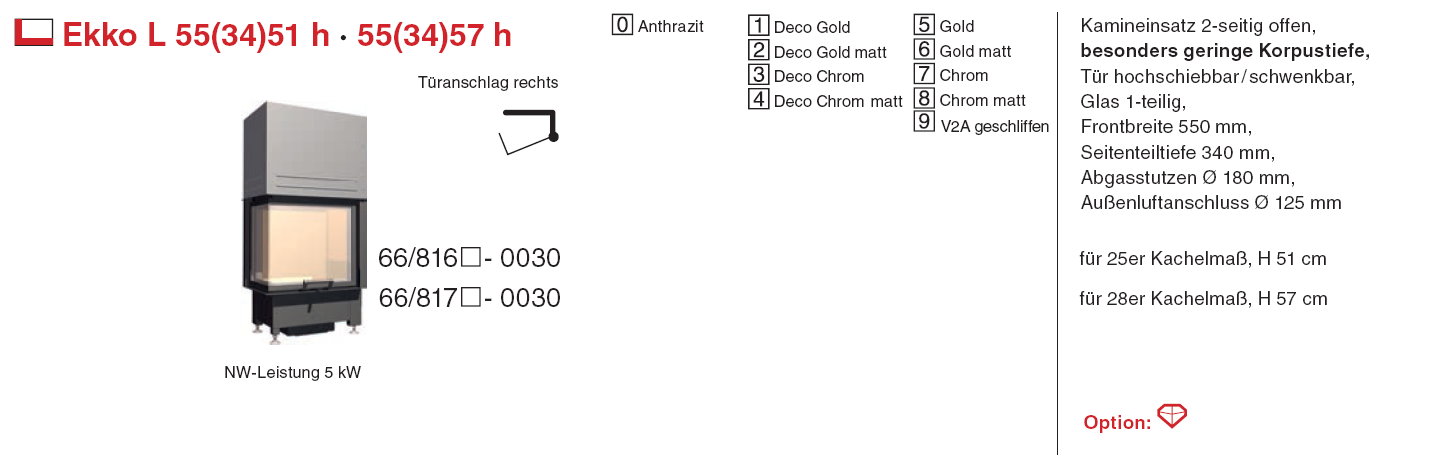

Kamineinsatz Schmid Ekko L 5551h / 5557h

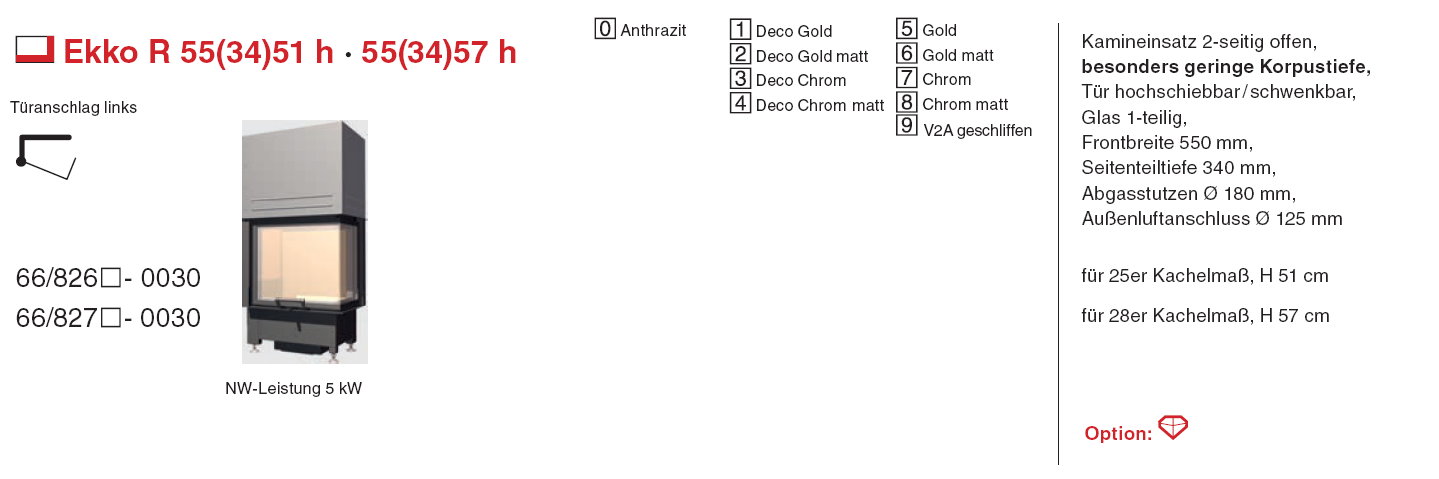

Kamineinsatz Schmid Ekko R 5551h / 5557h
Vorderfront eckig, Tür hochschiebbar
Seitenfenster links oder rechts
L= Seitenfenster links, R = Seitenfenster
rechtsL=
Türanschlag rechts = Türgriff links
R= Türanschlag links = Türgriff rechts
Glas 1-teilig (
Türhöhe
51/57 cm)
Nennwärmeleistung 5 kw
Türrahmenbreite 55 cm
Tiefe Seitenteil 34 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko L
5551h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L 5557h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko R 5551h Türfront anthrazit
bitte ein Angebot zum Kamineinsatz Ekko R
5557h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

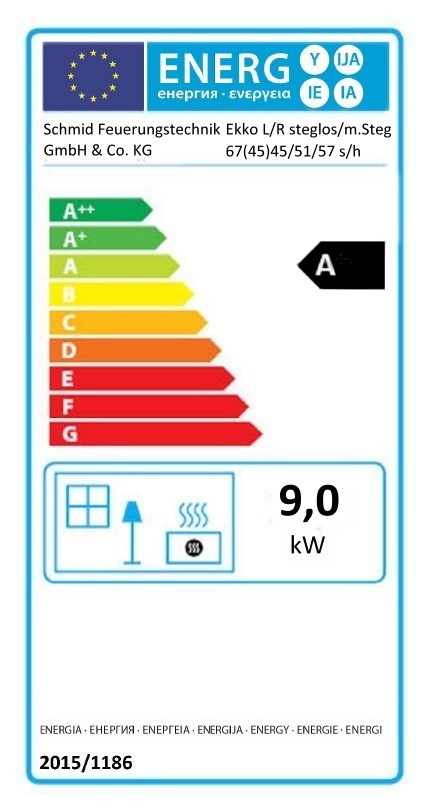

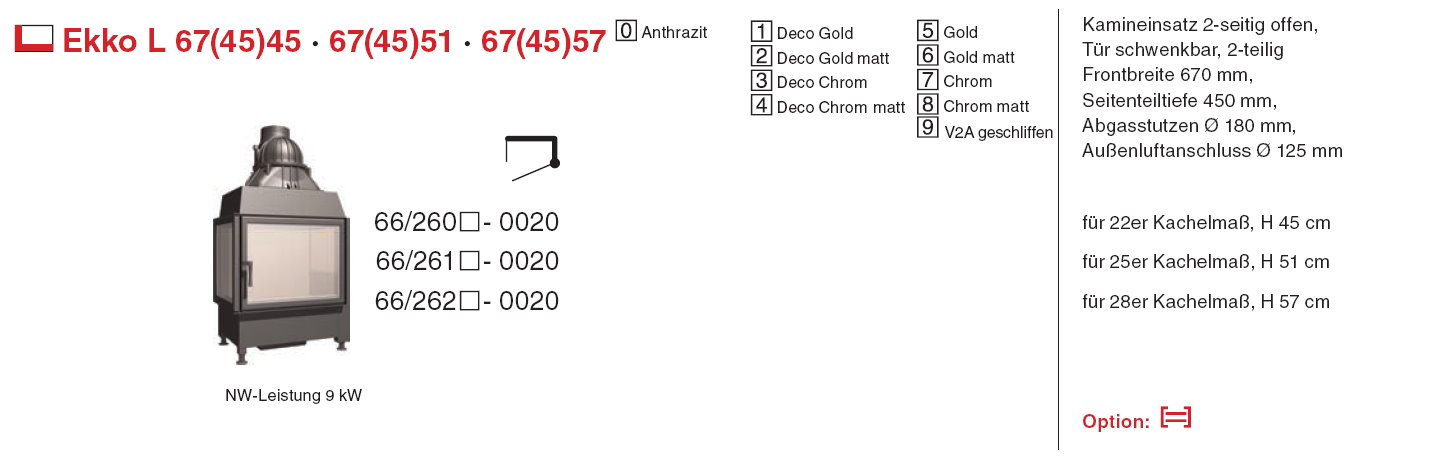

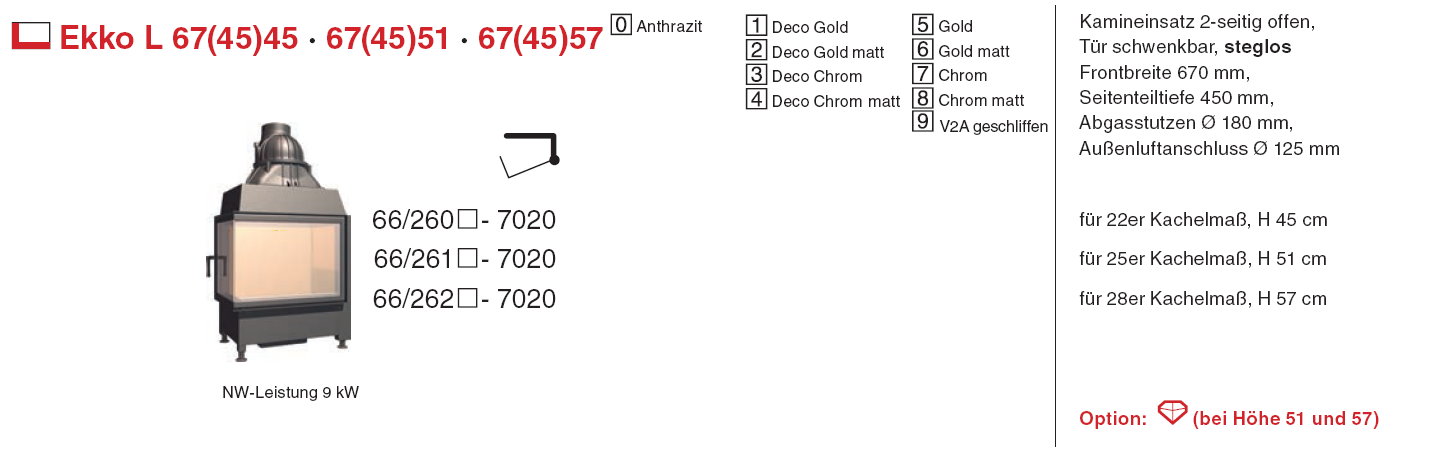

Kamineinsatz Schmid Ekko L 6745 / 6751 / 6757
Seitenfenster fest mit Steg
Seitenfenster steglos

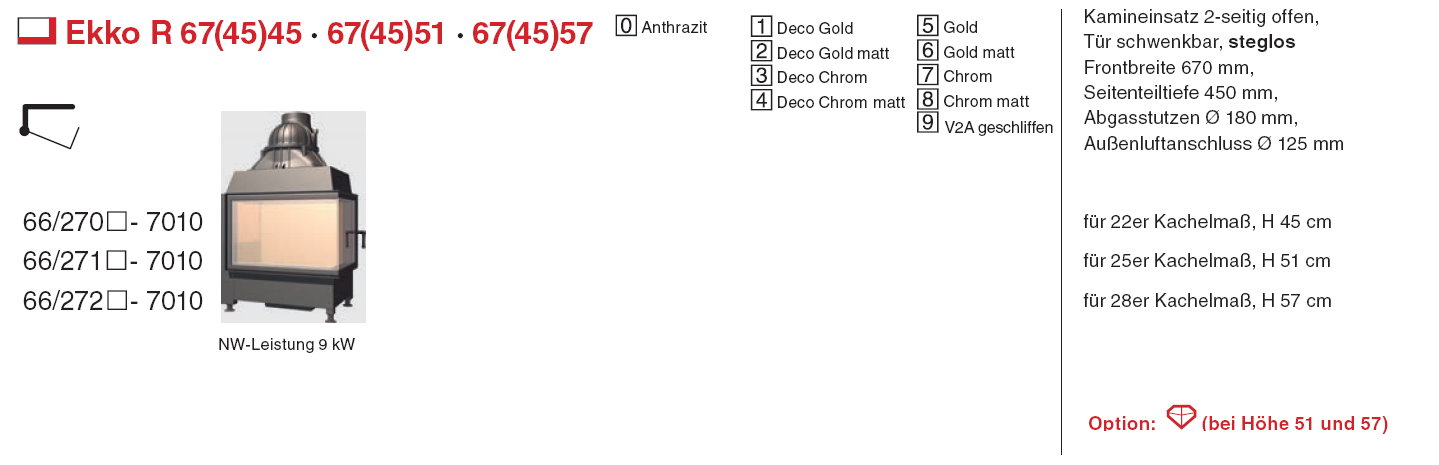

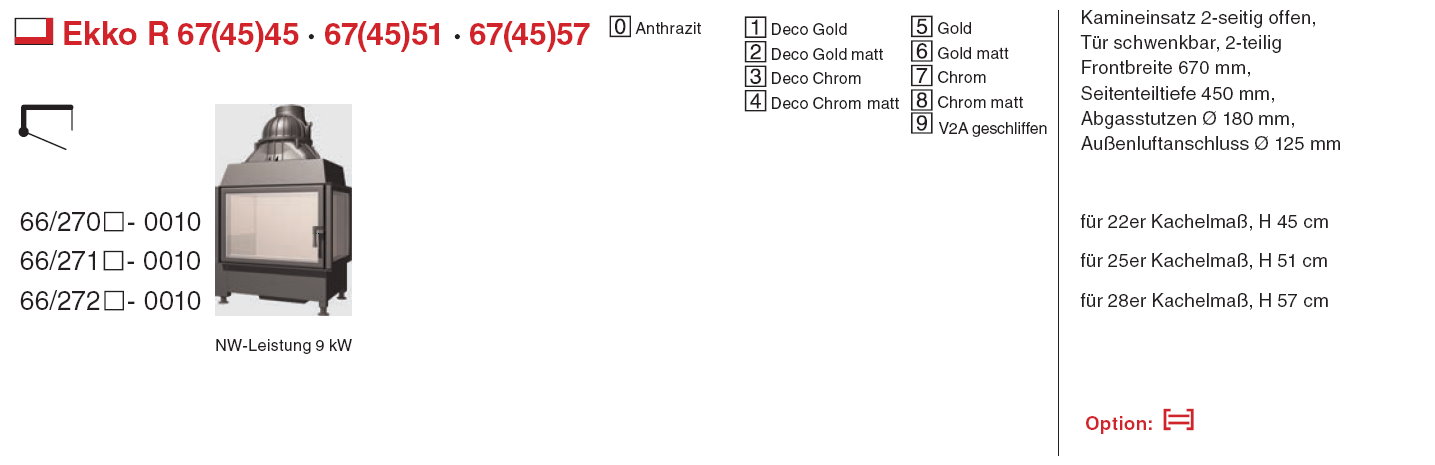

Kamineinsatz Schmid Ekko R 6745 / 6751 / 6757
Seitenfenster fest mit Steg
Seitenfenster steglos
Vorderfront eckig, Tür klappbar
Seitenfenster links oder rechts
L= Seitenfenster links, R = Seitenfenster
rechtsL=
Türanschlag rechts = Türgriff links
R= Türanschlag links = Türgriff rechts
Seitenfenster fest mit Steg = feststehendes
FensterSteglos=
Glas 1-teilig (
Türhöhe
45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Tiefe Seitenteil 45 cm
Rauchrohrstutzen 180 mm
externer
Außenluftanschluß 125 mm
Das Angebot ist mit Steg, aber auch mit
optionalem Aufpreis für steglos
Sie müssen nicht Angeben welche Variante Sie
möchten!
bitte ein Angebot zum Kamineinsatz Ekko
L und R 6745 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 6751 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 6757 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

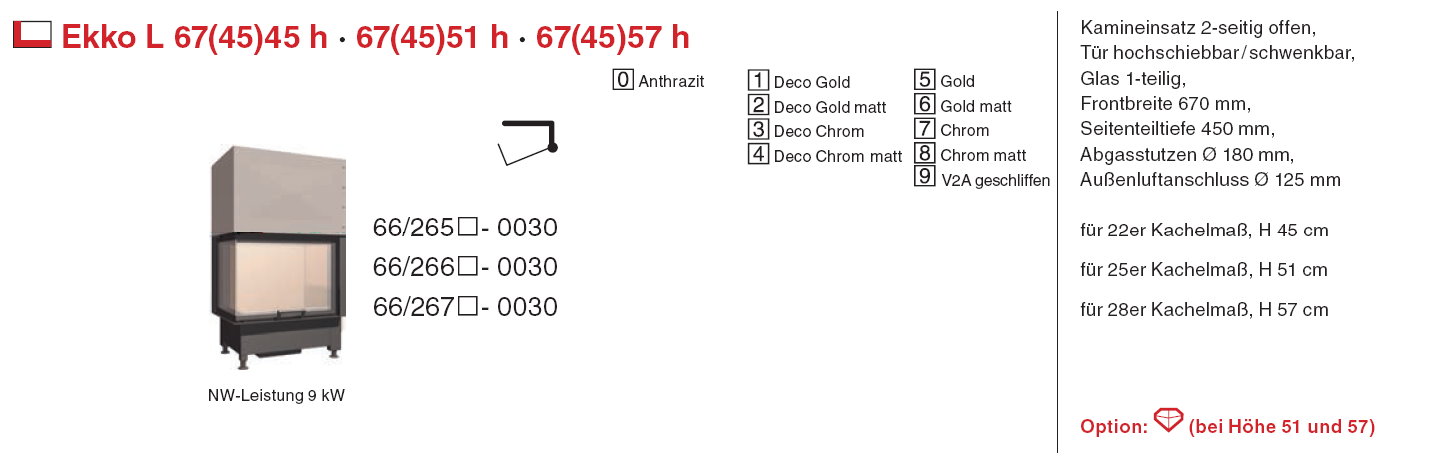

Kamineinsatz Schmid Ekko L 6745h / 6751h / 6757h

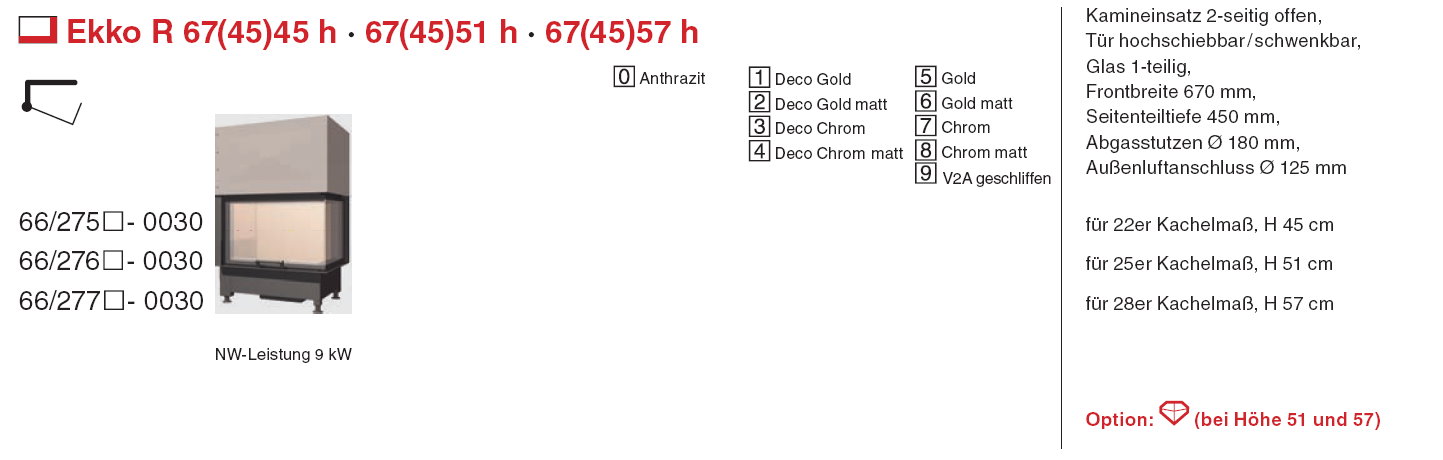

Kamineinsatz Schmid Ekko R 6745h / 6751h / 6757h
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
L= Seitenfenster links, R = Seitenfenster
rechts(
Türhöhe
45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Tiefe Seitenteil 45 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
L und R 6745h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 6751h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 6757h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

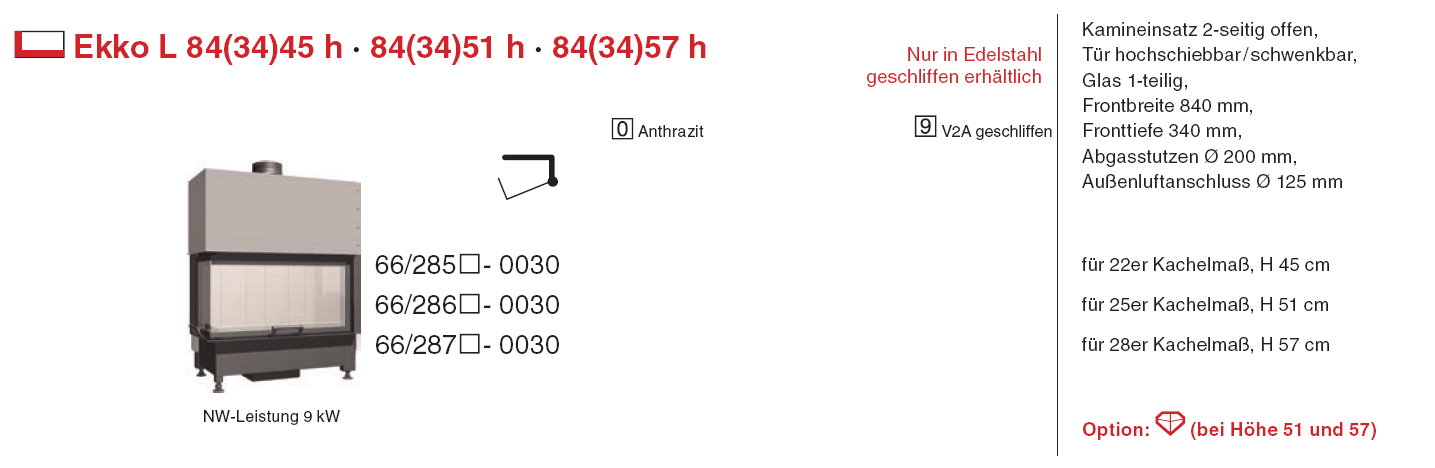

Kamineinsatz Schmid Ekko L 8445h / 8451h / 8457h

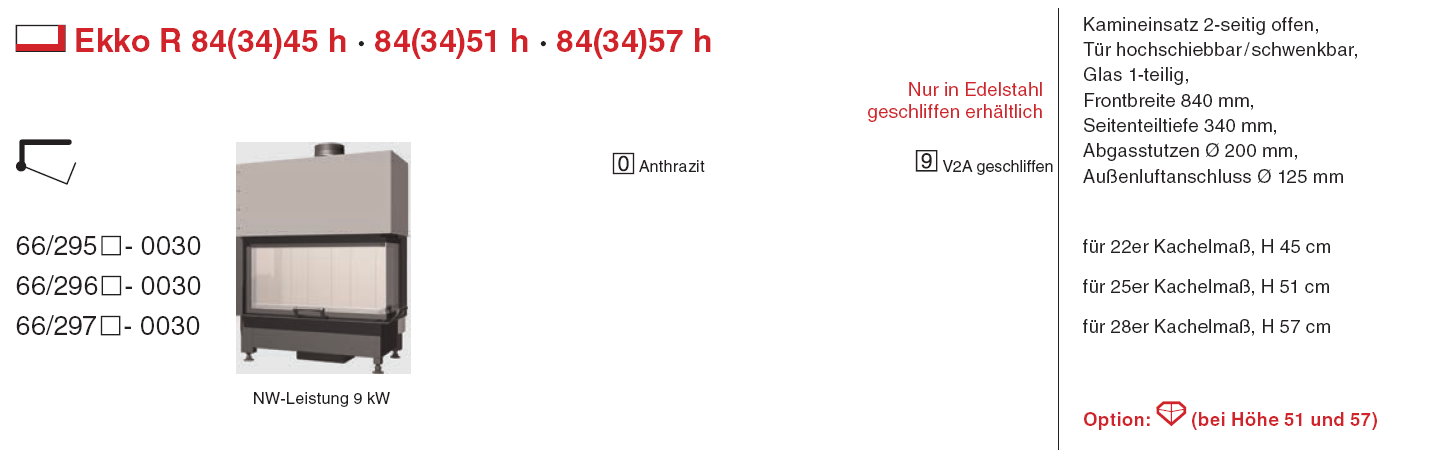

Kamineinsatz Schmid Ekko R 8445h / 8451h / 8457h
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
L= Seitenfenster links, R = Seitenfenster
rechts(
Türhöhe
45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 84 cm
Tiefe Seitenteile 34 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
L und R 8445h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 8451h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 8457h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

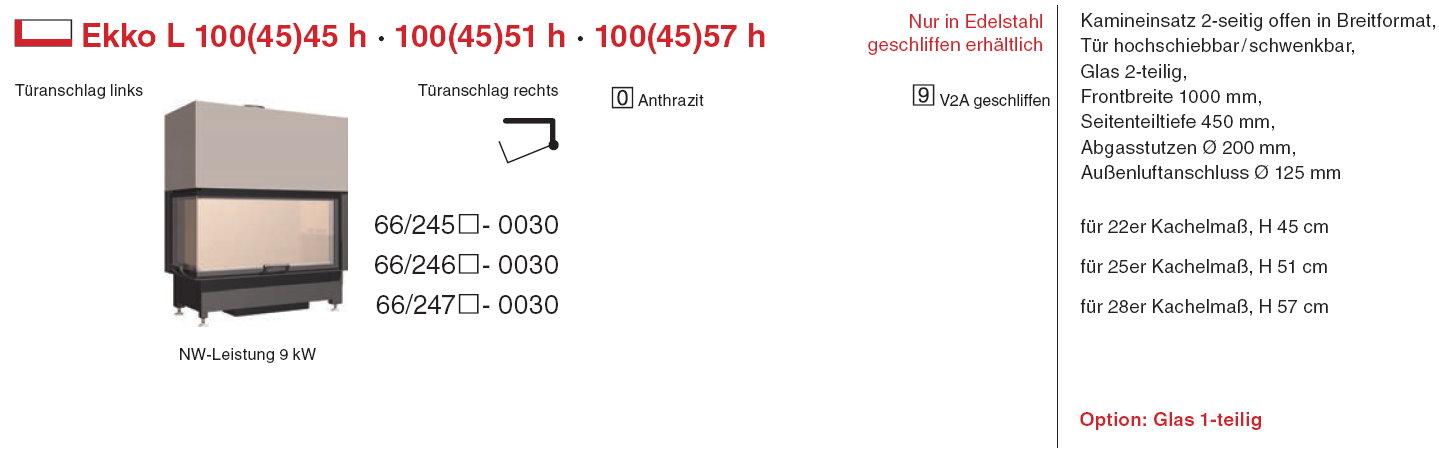

Kamineinsatz Schmid Ekko L 10045h / 10051h /
10057h

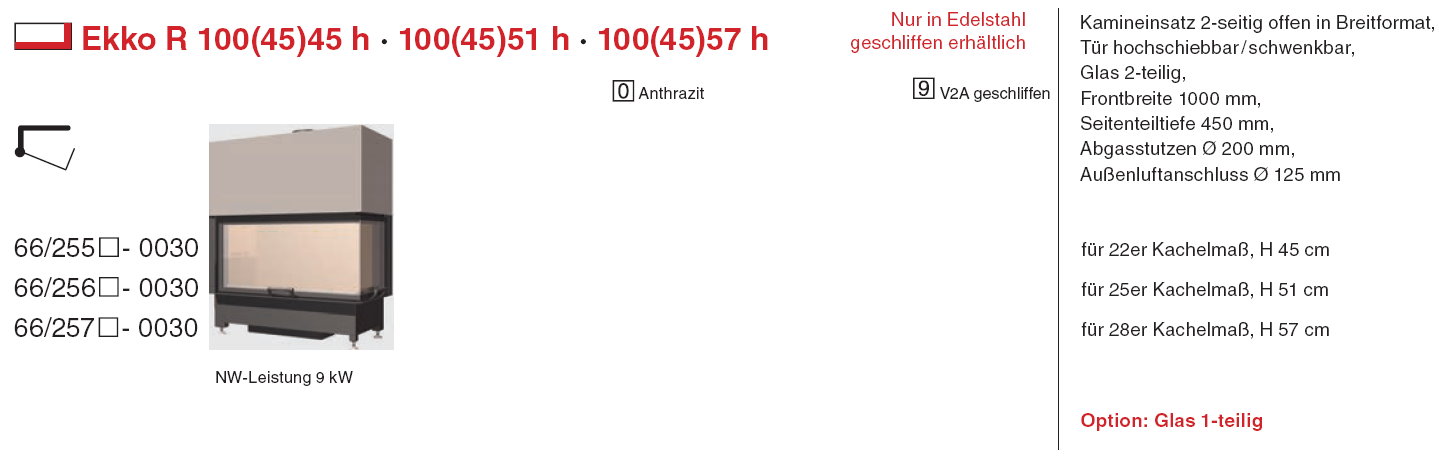

Kamineinsatz Schmid Ekko R 10045h / 10051h / 10057h
Vorderfront eckig, Tür hochschiebbar
Glas 2-teilig
Tür zum reinigen klappbar
L= Seitenfenster links, R = Seitenfenster
rechts(
Türhöhe
45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 100 cm
Tiefe Seitenteile 45 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
L und R 10045h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 10051h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko L und R 10057h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

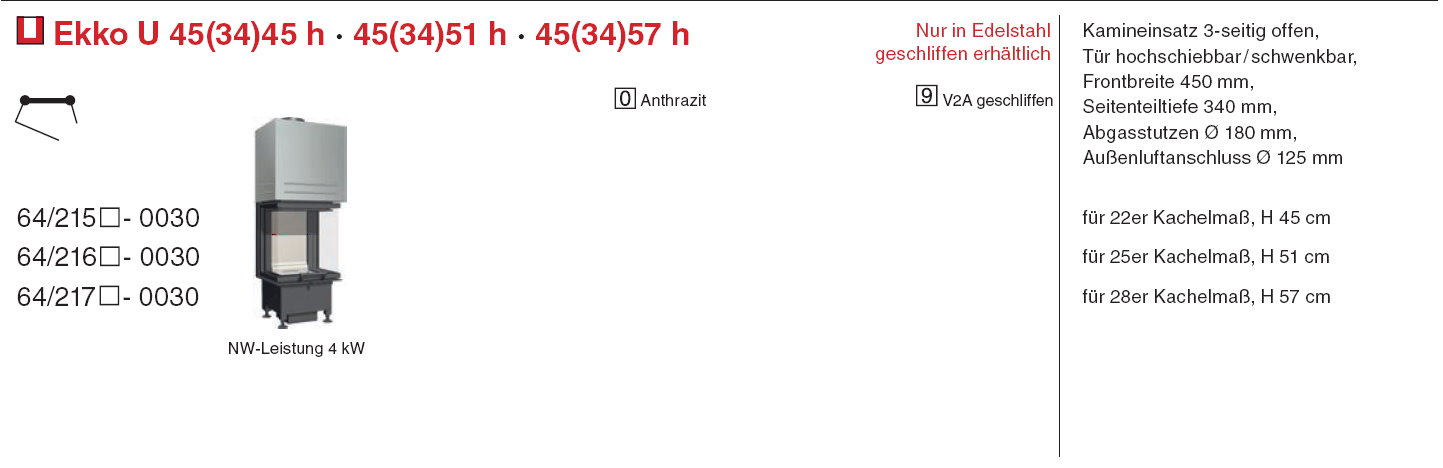

Kamineinsatz Schmid Ekko U 4545h / 4551h /
4557h
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 5 kw
Türrahmenbreite 45 cm
Tiefe Seitenteile 35 cm
Rauchrohrstutzen 180 mm
externer
Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 4545h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 4551h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 4557h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

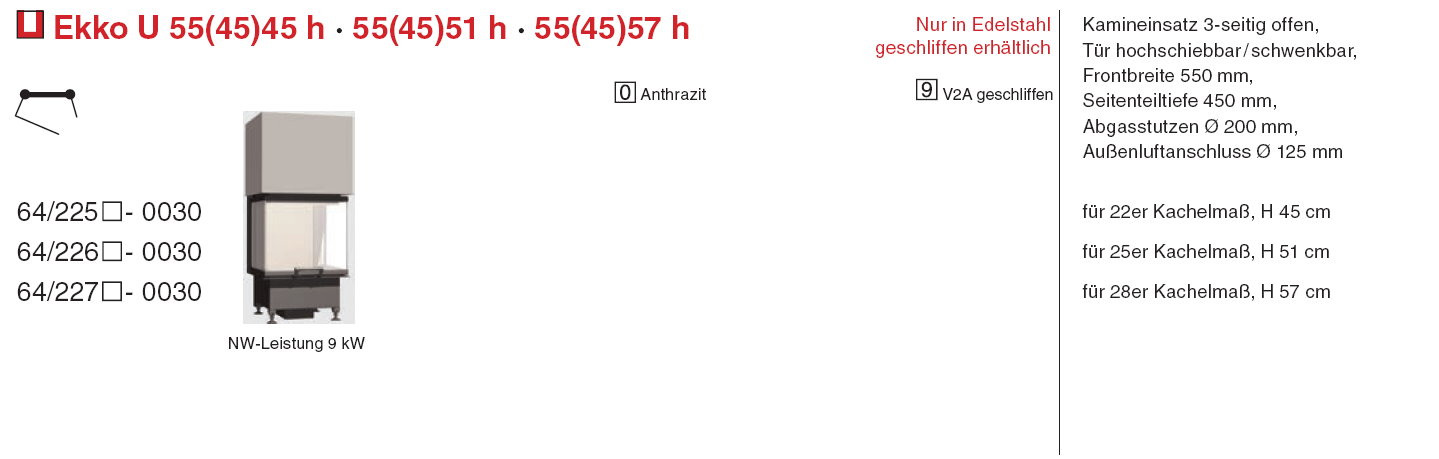

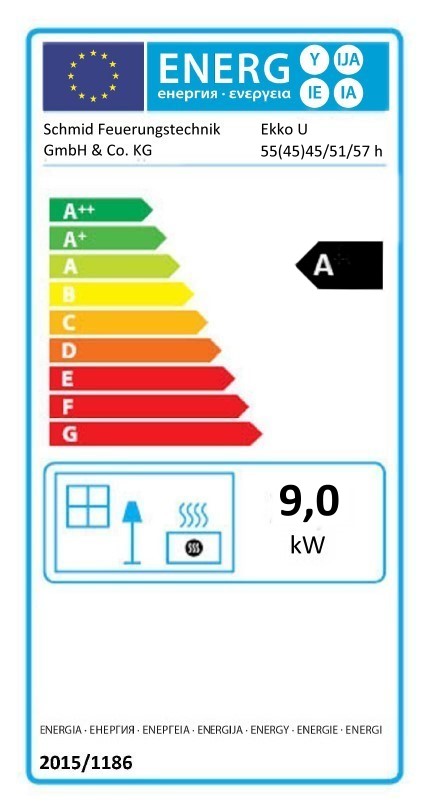

Kamineinsatz Schmid Ekko U 5545h / 5551h /
5557h 45 cm tief
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 55 cm
Tiefe Seitenteile 45 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 5545h 45 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 5551h 45 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 5557h 45 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

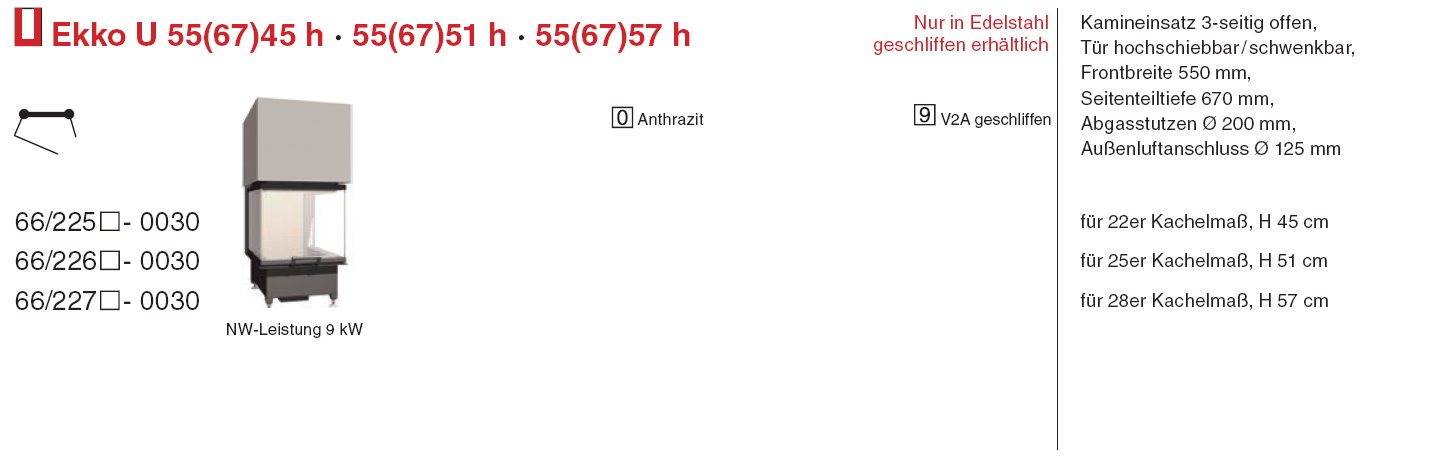

Kamineinsatz Schmid Ekko U 5545h / 5551h /
5557h 65 cm tief
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 55 cm
Tiefe Seitenteile 67 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 5545h 65 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 5551h 65 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 5557h 65 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

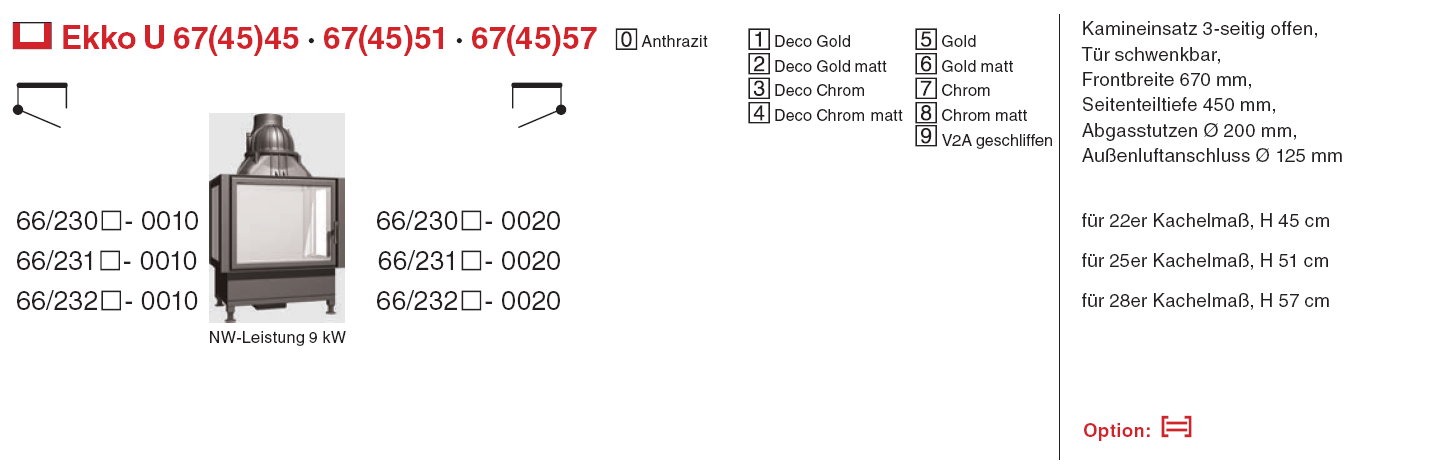

Kamineinsatz Schmid Ekko U 6745 / 6751 /
6757
Vorderfront eckig, Tür klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Tiefe Seitenteile 45 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 6745 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 6751 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 6757 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
Kamineinsatz Schmid Ekko U 6745h / 6751h /
6757h
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Tiefe Seitenteile 45 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 6745h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 6751h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 6757h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

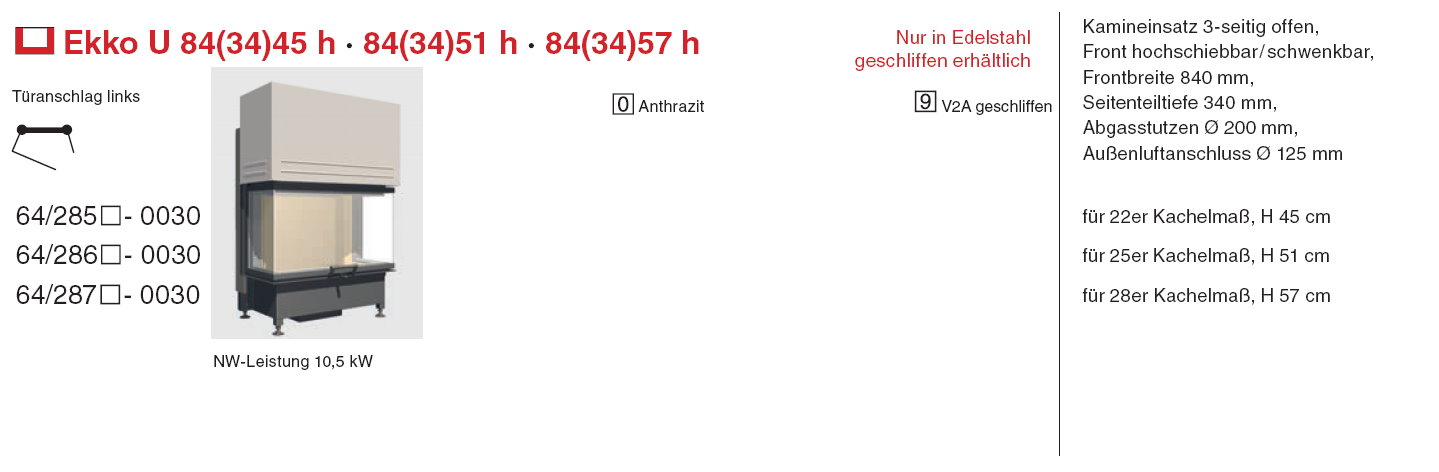

Kamineinsatz Schmid Ekko U 8445h / 8451h /
8457h
Vorderfront eckig, Tür hochschiebbar
Tür zum reinigen klappbar
Seitenfenster links und rechts
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 10 kw
Türrahmenbreite 84 cm
Tiefe Seitenteile 34 cm
Rauchrohrstutzen 200 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Ekko
U 8445h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 8451h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Ekko U 8457h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
und jetzt noch
Straße und Hausnummer werden für ein
Angebot nicht benötigt.
Anrede
Name
Postleitzahl und Ort
E-Mail-Adresse
E-Mail-Adresse korrekt geschrieben?
ohne Leerzeichen, eventuelle falsche
Sonderzeichen .-_?
Datenschutzerklärung
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
die Ausstattung, das Zubehör
die Ausstattung
die Ausstattungen Kristall, Kristall+,
Türfronten veredelt
bitte Beachten: bei Kristall+ ist der Türgriff
zum Stecken seitlich als lose Ausführung
für folgende Schmid Kamineinsätze
mit schwenkbaren oder hochschiebbare Türen
Aufsatzspeiche für:
Ekko 4545, 4551, 4557, 6745, 6751, 6757
Warmluft- Aufsatzregister für:
Ekko 4545, 4551, 4557, 6745, 6751, 6757,
Ekko U:6745, 6751, 6757
Nachheizkasten für:
Ekko 4545, 4551, 4557, 6745, 6751, 6757
Ekko U:6745, 6751, 6757
Kamineinsatz Ekko, Türfrontenvarianten,
Außenluftstutzen
1.
2.
1. Warmluftmantel 2. Außenbefeuerung,
Formstein, Feuerrost
Steckblenden Blendrahmen
1.
2.
1.Umlenkklappe, biegsame Wellen, Luftklappe
für Außenluft2.
Traglager, Nachheizkasten, Aufsatzspeicher, Warmluft-Aufsatzregister
Griffvarianten der Türen
Spannvorrichtung für Tragrahmen/Montagerahmen
Tragrahmen/Montagerahmen
technische Daten
Ekko 4545-80, 5551-57, 6745-57, 8445-57,
10045-57, U 4545-57, U 5545-57
zurück nach oben
zu weiteren Schmid
Kamineinsätzen
Schmid Lina Kamineinsätze
Schmid Ronda Kamineinsätze
Schmid Pano Kamineinsätze
zurück zu
allen Kamineinsätzen
zurück zur
Internetseite
zur Inhaltseite
wenn Sie durch eine Suchmaschine auf diese Seite gelangt sind
zu Hause / Impressum
