Kamineinsatz Schmid Pano Tunnel Serie
Heizeinsatz
Glas Panorama, seitlich 2x abgewinkelt für
eine bessere Sicht in das Feuer.
Schmid® Kamineinsätze sind nach
DIN EN 13229 geprüft. Es sind hochwertige Made in Germany Produkte. Alle
Kamineinsätze erfüllen die aktuelle BimSchV..

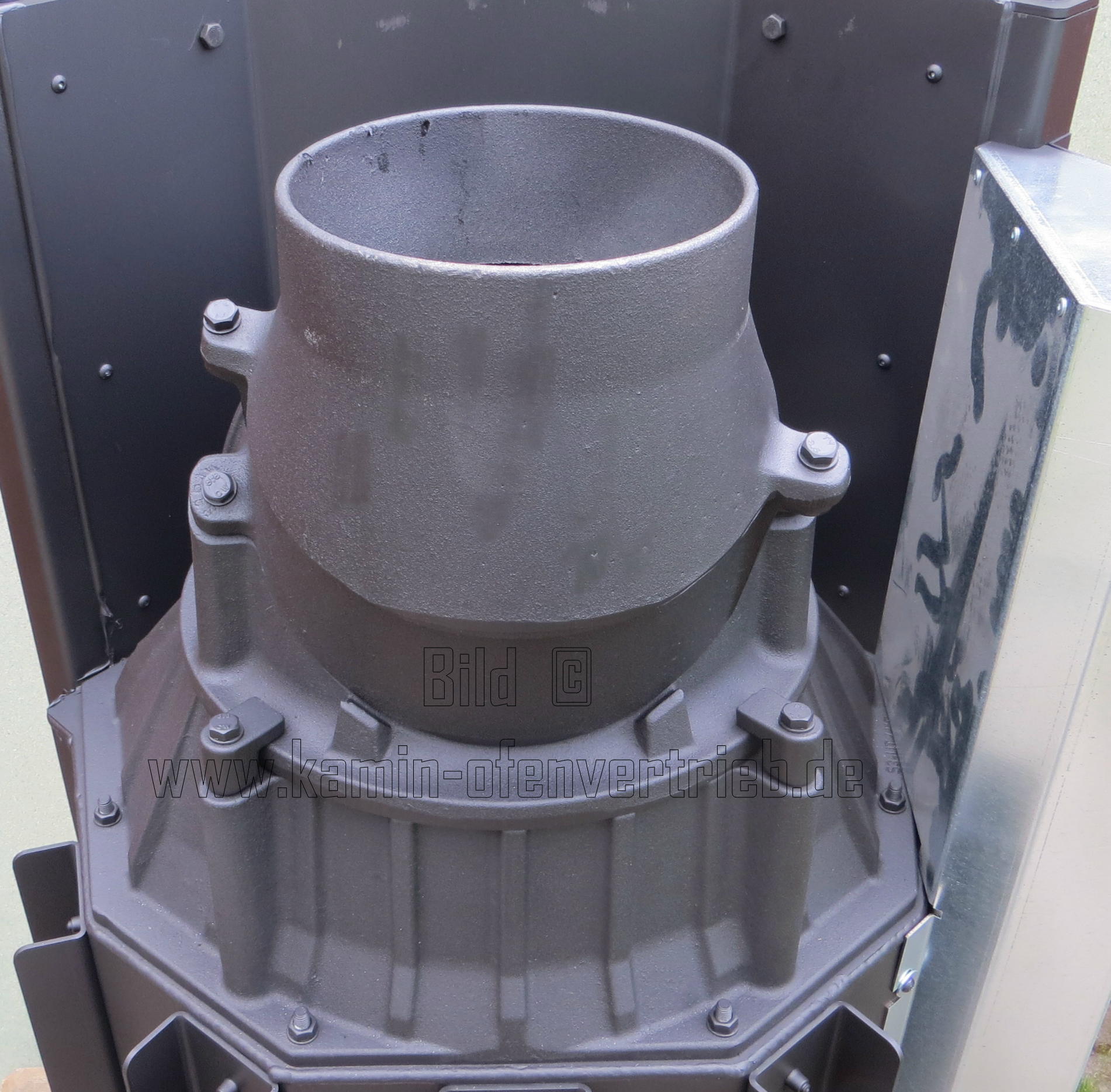

Die Konstruktion des Kamineinsatzes ist Stahl
geschweißt, die Abgaskuppel aus solidem hochwertigem Guß wodurch der
Abgasanschluß in fast jede beliebige Richtung eingestellt werden. Die
Isolation des Brennraumes ist aus Vermiculite oder Schamotte. Beide
Materialien sind gleichwertig jedoch gegen mechanische Einwirkung (z.B.
wie Brennstoff in Feuerstätte schmeißen) zu schützen da diese dann
schnell Risse bekommen!
Bei allen Kamineinsätzen ist ein externer
Verbrennungsluftstutzen (Außenluftanschluß) möglich.
Den Kamineinsatz Pano
von Schmid® gibt es auch als Tunnelversion. Diese Schmid® Pano
Kamineinsätze haben auch an der Rückseite eine Glastür womit ein
Durchblick bzw.das Feuer von vorn und hinten gesehen werden kann. Bei
Tunnel-Kamineinsätzen kann die vordere Tür schwenkbar oder hochschiebbar
sein, die rückseitige Tür ist immer eine schwenkbare Tür.
Die Türfronten einer
Tunnelversion können verschieden sein. z.B. eine Front anthrazit, die
zweite Front veredelt.
Die Abgasstutzen sind
je nach Einsatz Ø 180mm oder 200 mm. Nachheizkasten Eingang Ø 180mm
Ausgang Ø160mm welcher jedoch nicht bei der Lina Tunnelversion zu
empfehlen ist. Alle Kamineinsätze BA 1 (Tür selbstschließend), wenn die
Tür nicht selbstschließend sein soll kann es bei Bestellung angeben
werden.
Als Option ist eine Außenbefeuerung möglich,
in diesem Fall können Sie z.B. von einem Flur oder Nachbarraum heizen.
Diese zusätzliche Feuerungstür kann seitlich oder hinten gewählt werden.
Es gehört dann ein 40x40cm großer und 17,5-30cm einstellbarer, tiefer
Mauerhals dazu.
Die Kamineinsätze dieser Ausstellungsseite
sind gemäß der DIN 18895 A1 Kamineinsätze der Bauart 1 (BA 1). BA 1
besagt selbstschließende Tür. Eine Mehrfachbelegung des Schornsteines
ist unter bestimmten Voraussetzungen möglich. Diese Voraussetzungen muß
Ihr Schornsteinfegermeister speziell vor Ort an Ihrem Schornstein
prüfen. Eine Mehrfachbelegung ist unter anderem auch vor der
Schornsteinabmessung abhängig.
Sie sollten den
Schornsteinfeger bereits bei Ihre Planung mit einbeziehen. Er weist Sie
unter Umständen auch auf regionale Besonderheiten hin, sollte eine
Feuerstätte vor einem Kauf genehmigen und muß diese vor Inbetriebnahme
abnehmen!
Griffe oder andere Kleinigkeiten können durch
den technischen Vorschritt anders aussehen oder angeordnet sein als auf
den Bildern zu sehen ist.
die
Bedienungsanleitung finden Sie auf der Internetseite des Herstellers
unter www.schmid.st, im Menü "Service" den Punkt "Bedienungsanleitungen"
auswählen
die technischen Daten mit Zeichnungen finden
Sie auf der Internetseite des Herstellers unter www.schmid.st,
"Kamineinsätze" auswählen, dann die "Baureihe", dann bei dem gewünschten
Einsatz die PDF anklicken
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
zu den Kamineinsätzen der Baureihe Lina Ekko U und Ronda
das Zubehör ist am Ende dieser Seite
beschrieben
zum Zubehör
Wenn Sie eine Angebot möchten, brauchen
Sie nur bei dem für Sie interessantem Modell
einen Haken in das Markierungskästchen setzen. Fast am Ende der
Seite (über den Bildern Zubehör/Ausstattung) im Formular Ihren Namen,
die Postleitzahl, den Ort und E-Mail-Adresse eintragen. Sie bekommen
danach von mir,
,
Frank Kroener, ausschließlich nur per E-Mail, ein Angebot zugesendet.
(eine Straße und Hausnummer benötige ich für ein Angebot nicht)
Das E-Mail-Angebot ist immer mit
Türrahmen anthrazit 0!
optionaler Türrahmen Front Deco
(Zierleiste) in 1,2,3,4
oder
galvanisiert Gold/Chrom 5,6,7,8
oder
V2A 9
(Rahmen Deco und Gold/Chrom
in 1,5 Chrom Glanz, 2,6 Chrom Matt; 3,7 Gold Glanz und 4,8 Gold Matt)

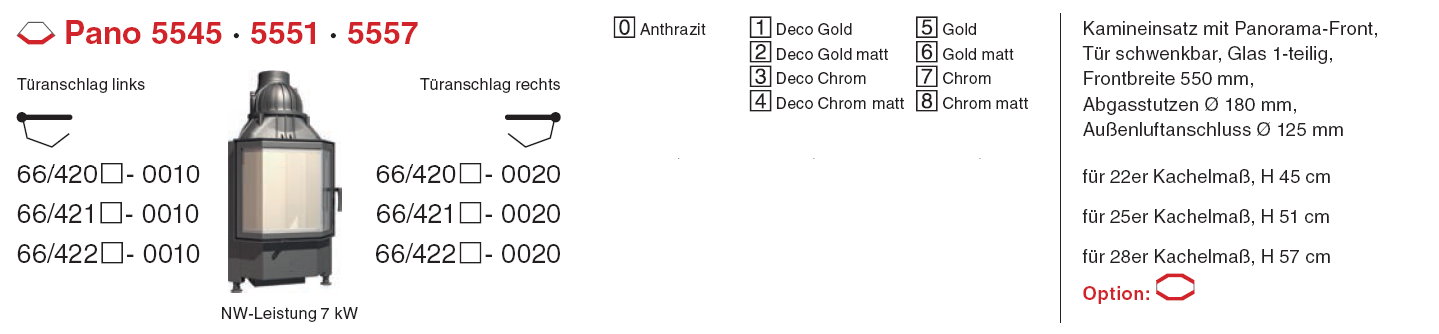

Kamineinsatz Schmid Pano 5545 / 5551 / 5557
Vorderfront Panorama, Tür klappbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Pano
5545 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5551 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5557 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

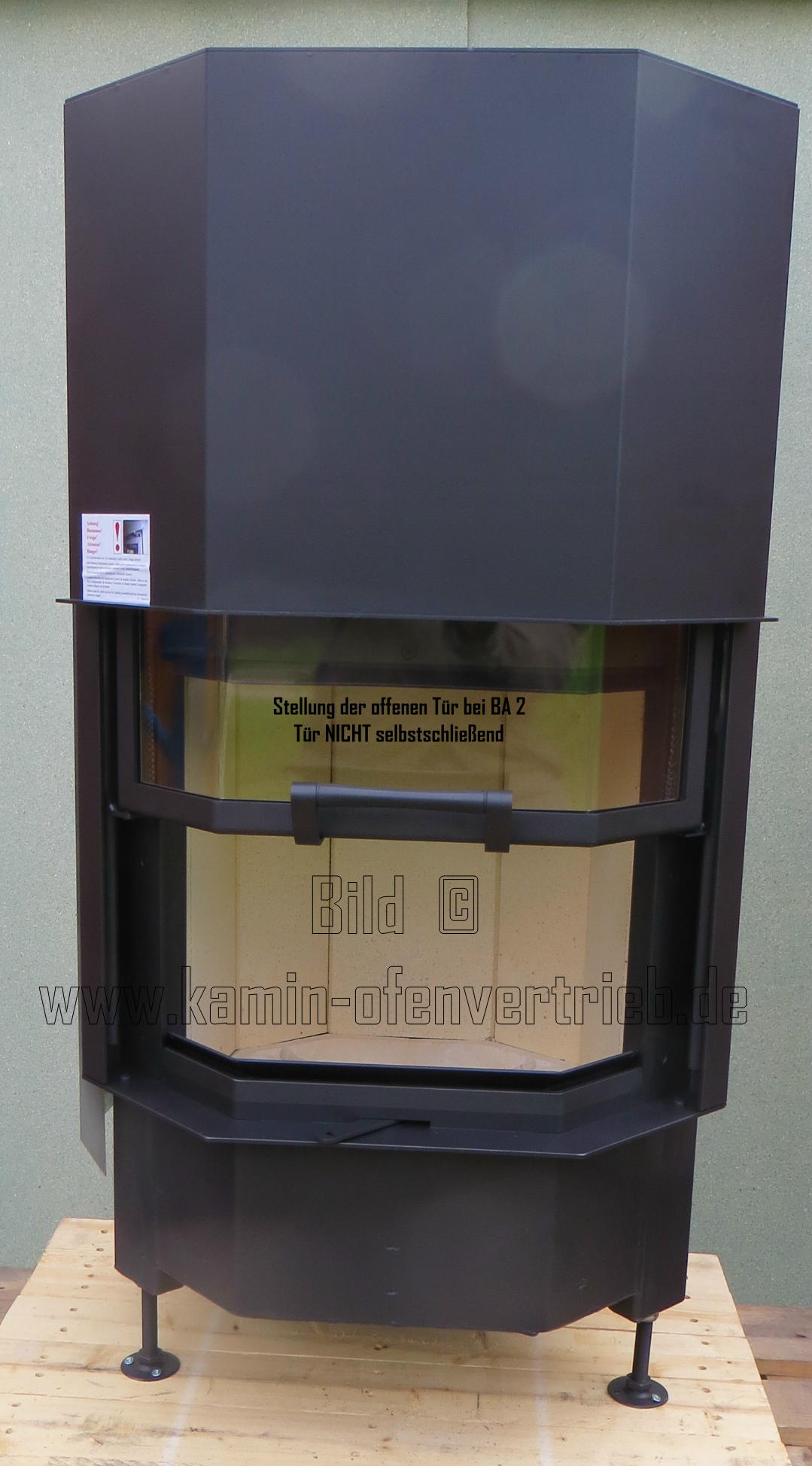

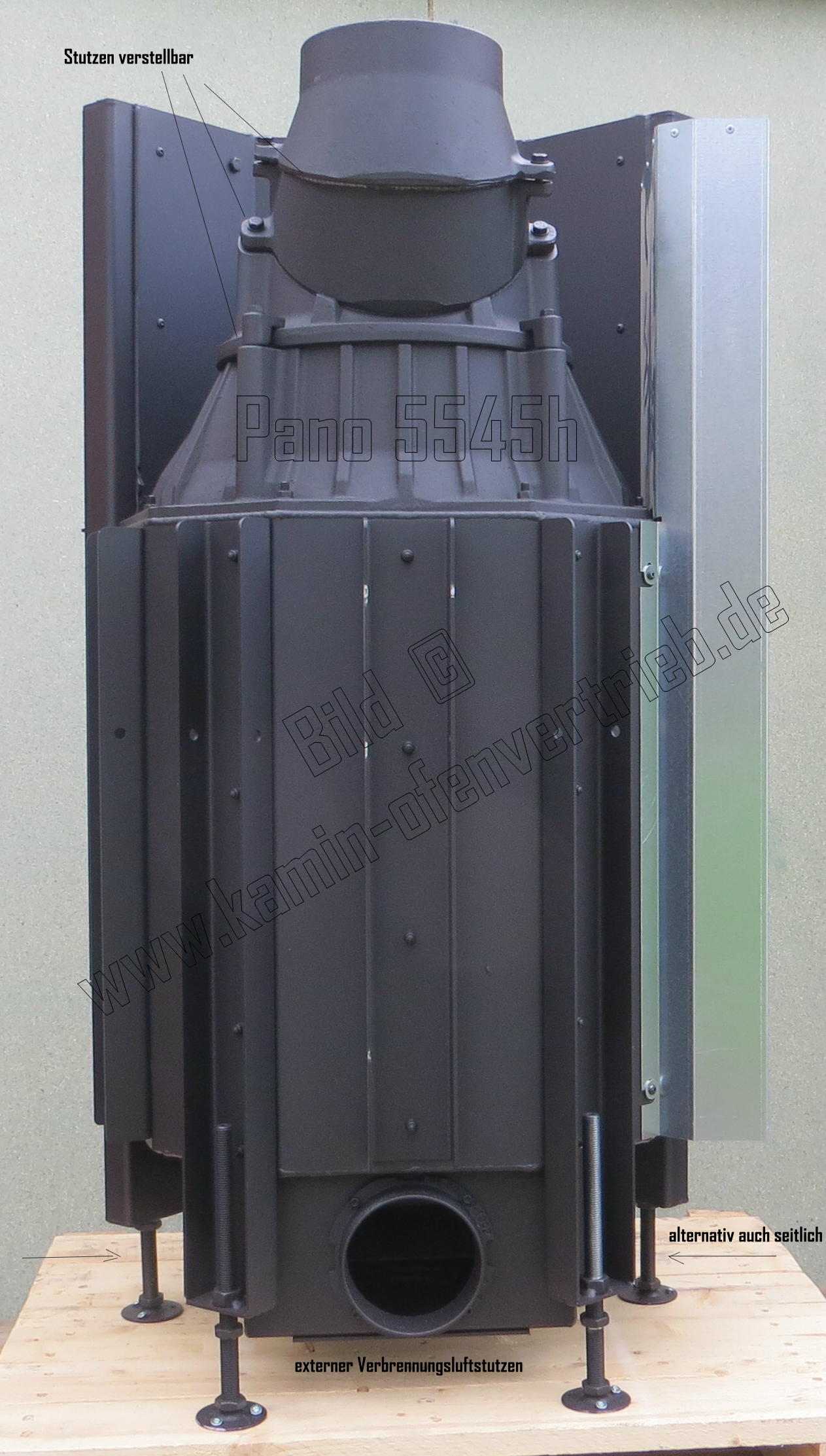

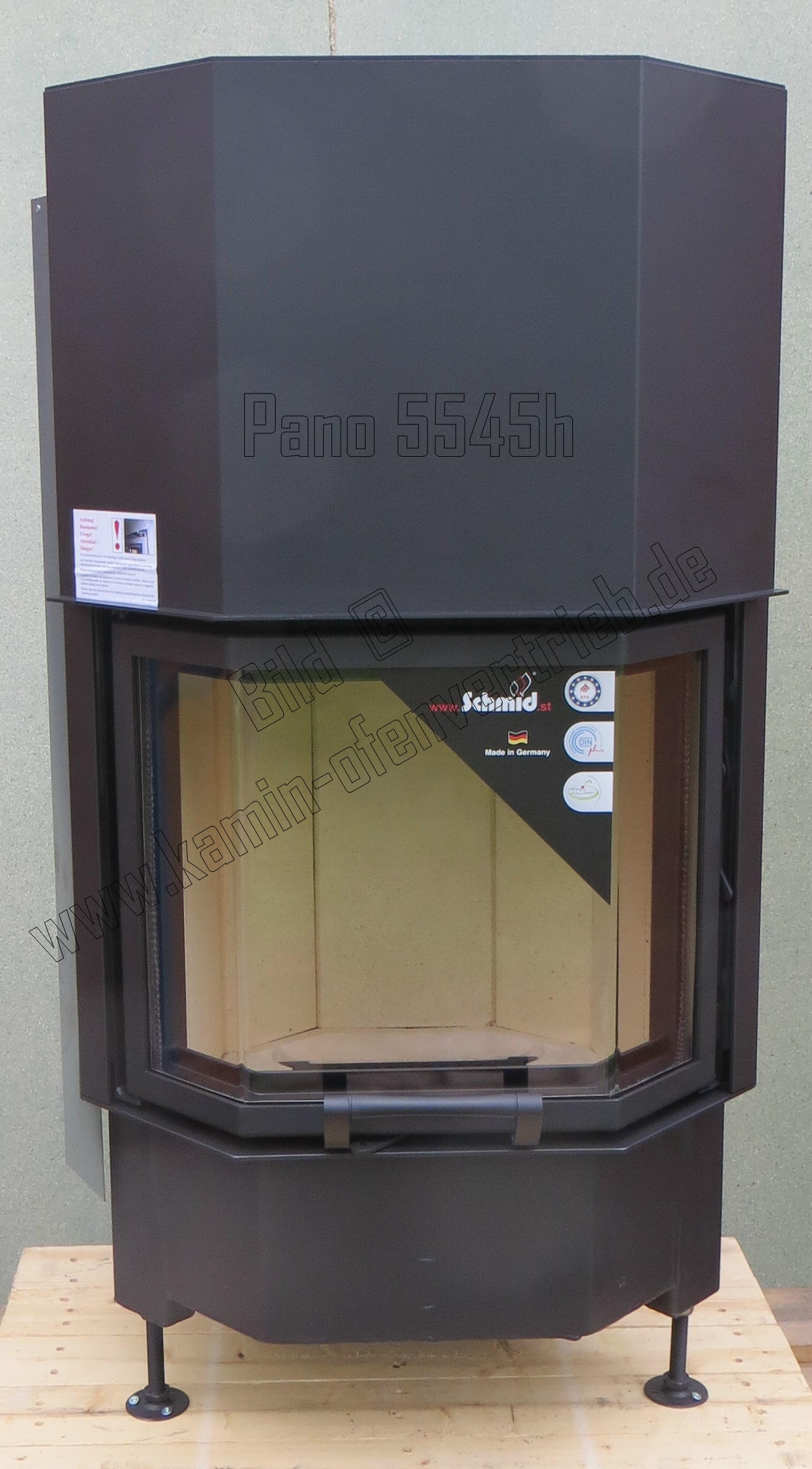

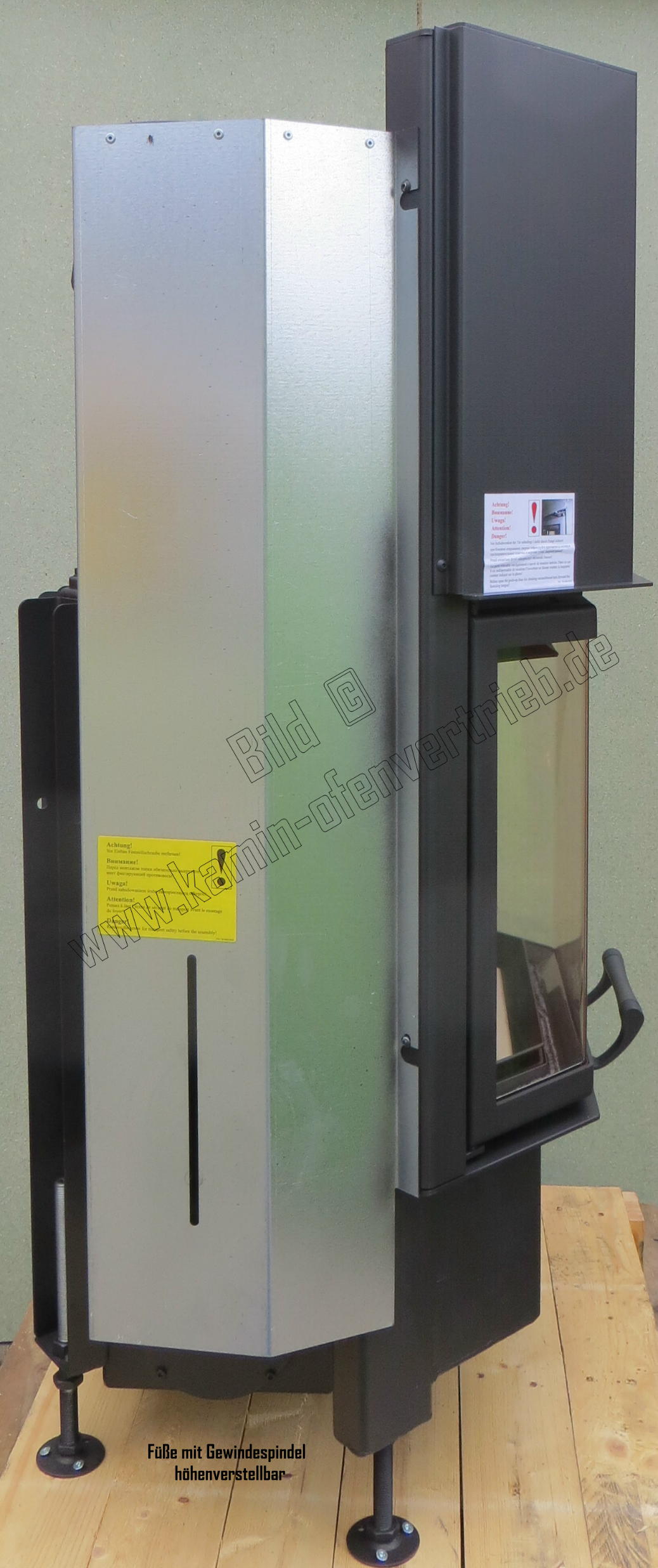

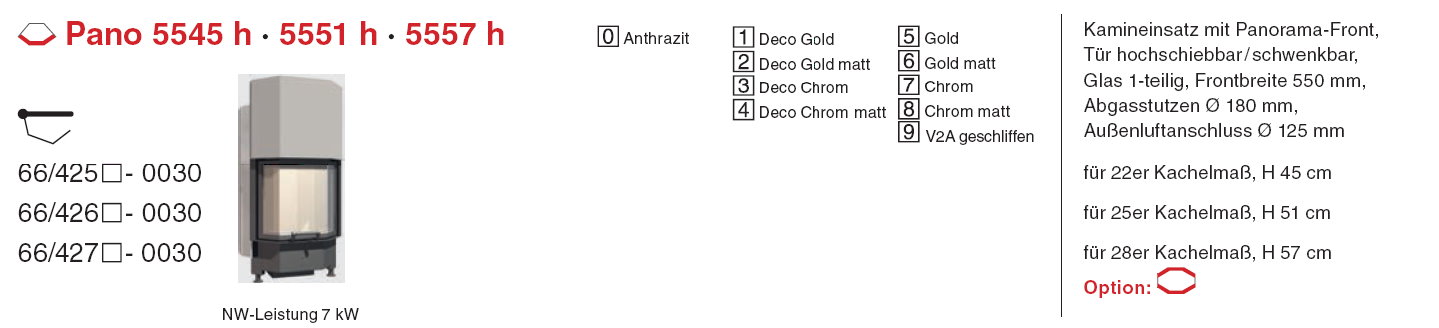

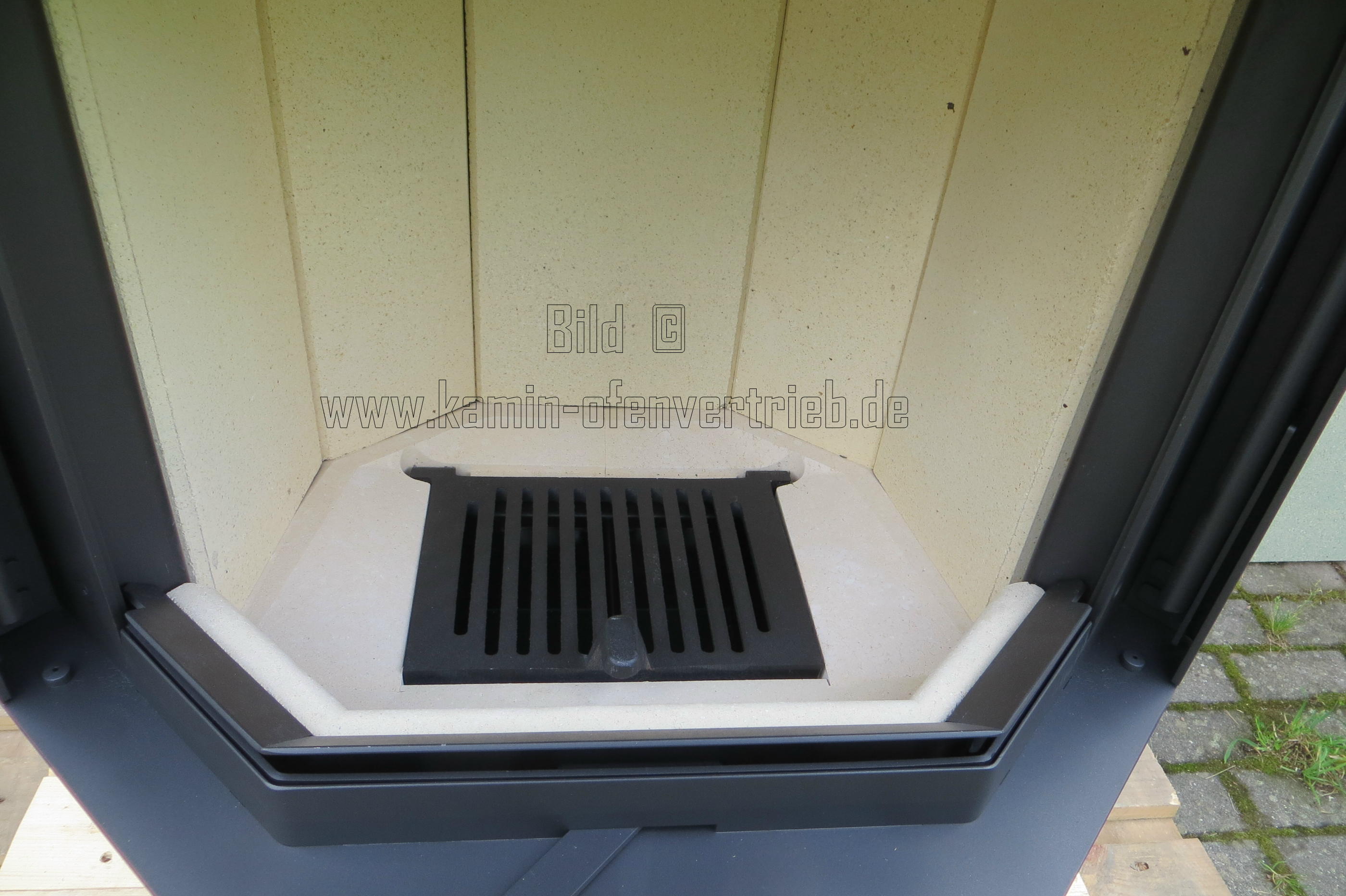

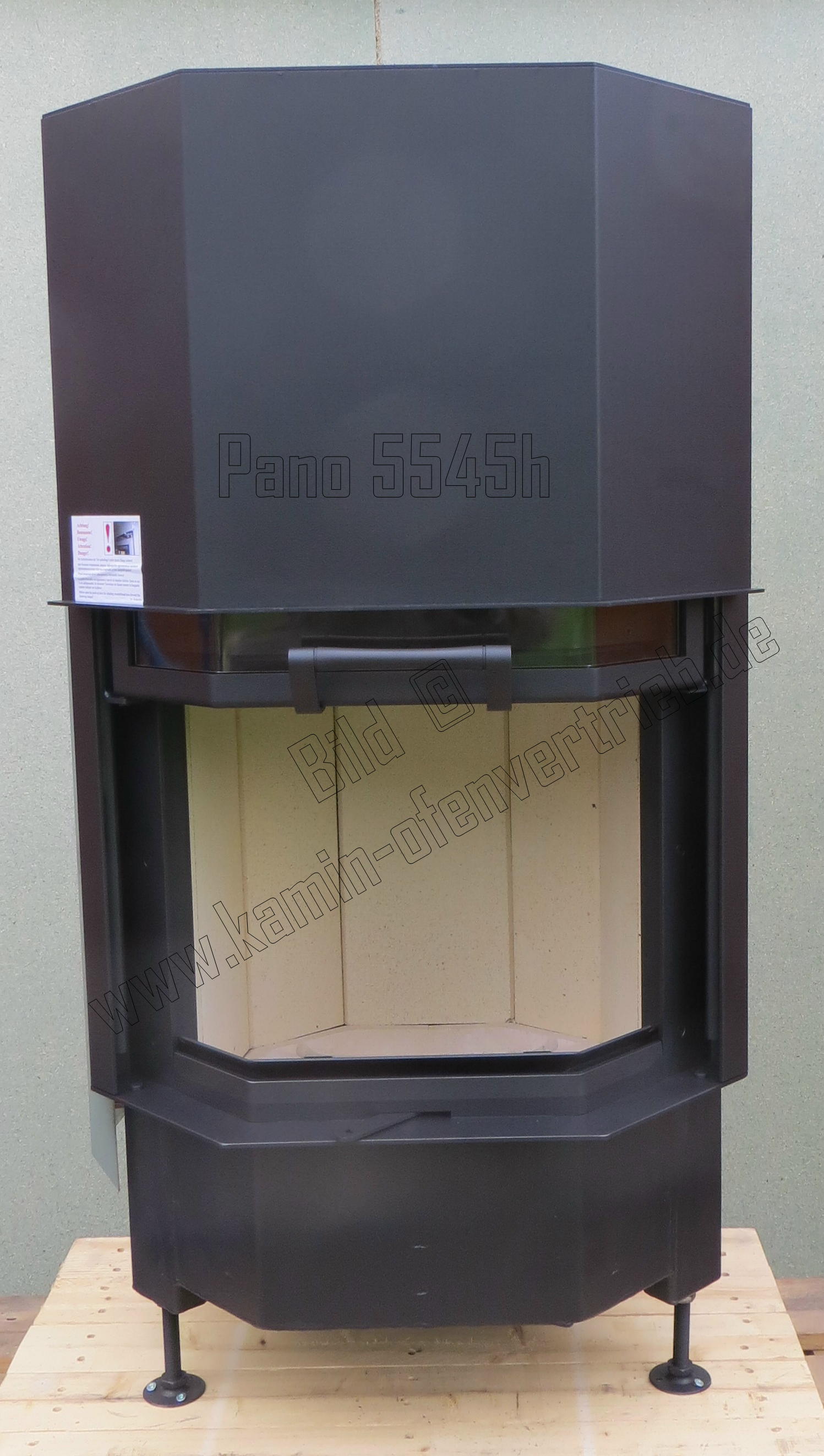

Kamineinsatz Schmid Pano 5545h / 5551h /
5557h
Bilder zeigen Produktion 09/13
Vorderfront Panorama, Tür hochschiebbar
Tür zum reinigen klappbar
(Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
bitte ein Angebot zum Kamineinsatz Pano
5545h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5551h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5557h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
Kamineinsatz Schmid Pano Tunnel 5545 /
5551 / 5557
Tunnelversion
Vorderfront panorama,
Klapptür
Rückseite Klapptür
(Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180
mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Pano 5545 Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5551 Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5557 Tunnel Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
Kamineinsatz Schmid Pano Tunnel 5545h /
5551h / 5557h
Tunnelversion
Vorderfront panorama, Tür
hochschiebbar
Tür zum reinigen klappbar
Rückseite panorama,
Klapptür
(Türhöhe 45/51/57 cm)
Nennwärmeleistung 7 kw
Türrahmenbreite 55 cm
Rauchrohrstutzen 180 mm
externer
Außenluftanschluß 125 mm
bitte ein Angebot
zum Kamineinsatz Pano 5545h Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5551h Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 5557h Tunnel Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

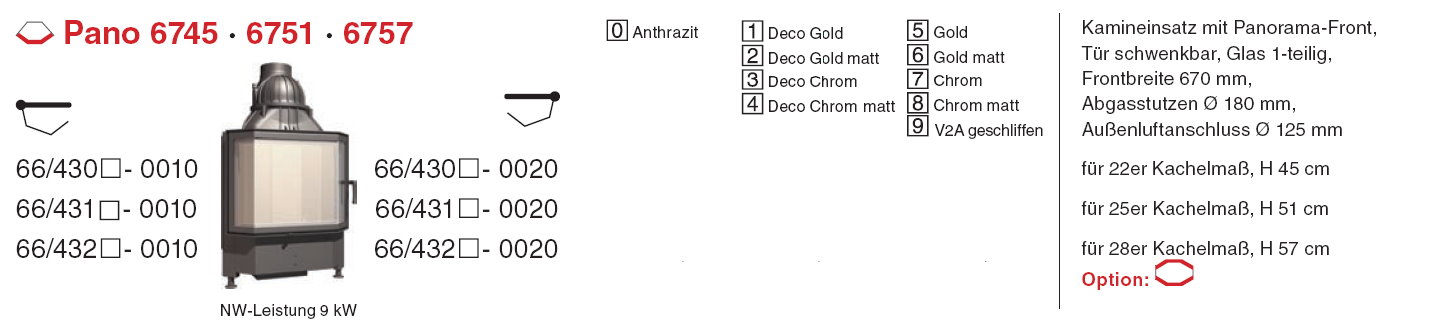

Kamineinsatz Schmid Pano 6745 / 6751 /
6757
Vorderfront Panorama
(Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 180
mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Pano
6745 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6751 Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6757 Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden

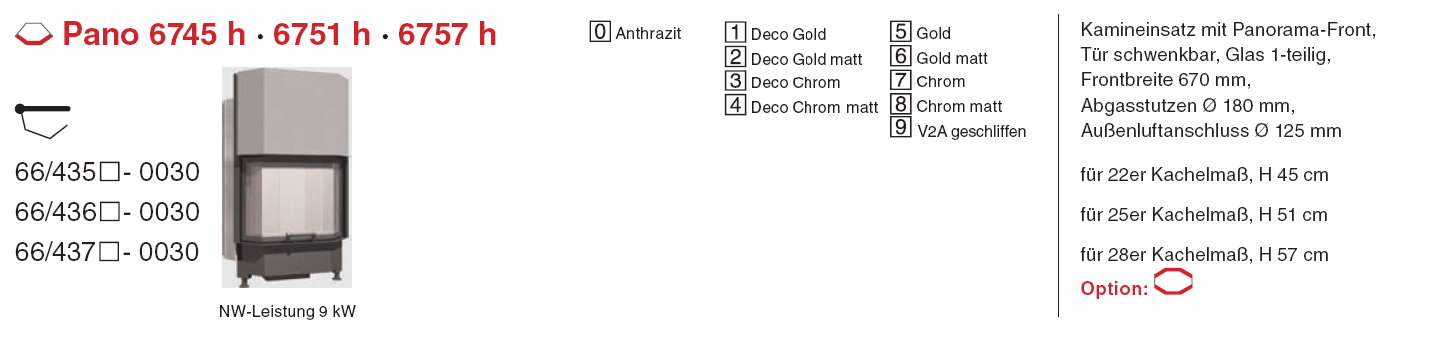

Kamineinsatz Schmid Pano 6745h / 6751h /
6757h
Vorderfront Panorama, Tür hochschiebbar
Tür zum reinigen klappbar
(
Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 180 mm
externer Außenluftanschluß 125 mm
bitte ein Angebot
zum Kamineinsatz Pano 6745h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6751h Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6757h Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
Kamineinsatz Schmid Pano Tunnel FD 6745 /
6751 / 6757
Tunnelversion
Vorderfront Panorama,
Klapptür
Rückseite Klapptür
(Türhöhe 45/51/57 cm)
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200
mm
externer Außenluftanschluß 125 mm
bitte ein Angebot zum Kamineinsatz Pano
6745 Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6751 Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6757 Tunnel Türfront anthrazit
kein weiteres Modell auswählen, zum
Formular Absenden
Kamineinsatz Schmid Pano Tunnel 6745h /
6751h / 6757h
Tunnelversion FD
Vorderfront Panorama, Tür
hochschiebbar
Tür zum reinigen klappbar
Rückseite Panorama, Klapptür
(Türhöhe 45/51/57 cm
Nennwärmeleistung 9 kw
Türrahmenbreite 67 cm
Rauchrohrstutzen 200
mm
externer Außenluftanschluß 125 mm
bitte ein Angebot
zum Kamineinsatz Pano 6745h Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6751h Tunnel Türfront anthrazit
bitte ein
Angebot zum Kamineinsatz Pano 6757h Tunnel Türfront anthrazit
und jetzt noch
Straße und Hausnummer werden für ein
Angebot nicht benötigt.
Anrede
Name
Postleitzahl und Ort
E-Mail-Adresse
E-Mail-Adresse korrekt geschrieben?
ohne Leerzeichen, eventuelle falsche
Sonderzeichen .-_?
Datenschutzerklärung
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
die Ausstattung, das Zubehör
die Ausstattung
für folgende Schmid Kamineinsätze
mit schwenkbaren oder hochschiebbare Türen
Aufsatzspeiche für:
Pano 5545, 5551, 5557, 6745, 6751, 6757
Warmluft- Aufsatzregister für:
Pano 5545, 5551, 5557, 6745, 6751, 6757
Heizwasser- Aufatzregister HWAR R rund für:
Pano 5551, 5557, 6751, 6757
Nachheizkasten für:
Pano 5545, 5551, 5557, 6745, 6751, 6757
Kamineinsatz Pano Tunnelversion,
Türfrontenvarianten, Außenluftstutzen
1.
2.
1. Warmluftmantel 2. Außenbefeuerung,
Formstein, Feuerrost
1.
2.
1.Umlenkklappe, biegsame Wellen, Luftklappe
für Außenluft2.
Traglager, Nachheizkasten, Aufsatzspeicher, Warmluft-Aufsatzregister
Griffvarianten der Türen
Spannvorrichtung für Tragrahmen/Montagerahmen
Tragrahmen/Montagerahmen
technische Daten
Ronda und Pano
